华仪仪表MASTECH

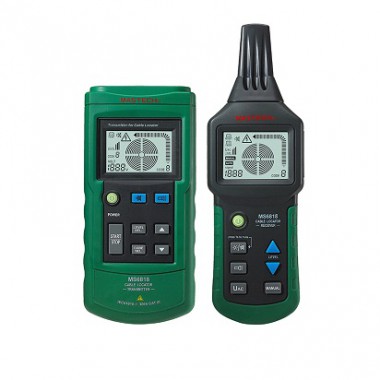

华仪仪表 多功能电缆探测仪MS6818

接收机具有自动扫频功能，并且发射机和接收机都具有静音功能，方便在医院等需要安静测试的环境使用

产品描述：
电气专业技术人员经常会遇到需要跟踪电缆或布线系统,还经常需要确定是哪个保险装置是否连接
到了特定电路，或需要识别和跟踪金属管、供暖管线或地下电缆。新型的MS6818电缆探测仪能为此类
用户提供帮助。
工作原理：
MS6818电缆探测仪包括一个发送器和一个接收器。发送器向相应的电缆提供一个经调制的交流电压，
交流电压会在电缆周围产生一个电场；接收器安装有一个线圈，如果将接收器放在靠近相应的电导体的
地方，通量线就会穿过线圈，并进入到接收器。这种现象也被称为穿透线圈。在线圈中会产生很小的
电压，接收器的电子电路对此电压进行计算，并显示在显示屏上。MS6818的特殊之处在于发送的信号
是数字编码的。这就能够确保信号可以被接收器清晰地接收到，即可避免任何干扰场（例如电子式荧光灯
镇流器或变频器）引起的错误显示
应用领域：
该款仪表广泛应用于通讯电缆施工，电力电缆施工，建筑管道施工，通讯电缆以电力供电电路以及
电热线路的维护工作，是一线施工检修人员不可或缺的工具
·探测埋藏在墙壁及地下的电缆，电气线路，供水供气管道的铺设路径
·探测埋藏在墙壁及地下的电缆，电气线路中的断
路和短路故障
·寻找保险丝及其保险电路
·寻找被遮盖住的插座和分线盒
·寻找地板下的电热供暖线路中的断路和短路故障

	功能及特点：
·发射机内嵌交直流电压表功能，可线性测量12-
  400伏交直流电压
·发射机可显示所设置的发射功率等级，发射编码，
  电池电量信息，测量到的外部电压值和种类，以
  及外部高压警示符号，这些信号同样可以在接收
  机上显示。
·发射机具有自检功能，接收机的灵敏度可以自动
  或手动调节
·接收机具有自动扫频功能，并且发射机和接收机
  都具有静音功能，方便在医院等需要安静测试的
  环境使用
·可提供附加发射机用以扩充或区分多个信号
·结构紧凑，牢固耐用，便于携带

技术指标：
·电压测量量程 发送器:12V-400V(AC/DC)
·输出信号 发送器:125KHz
·电压 发送器:高400V(AC/DC)
·电缆测量深度 接收器:0-2.5米(墙面/地下电缆)
·主电压测量 接收器:0-0.4米
环境指标：
·工作环境 发送器:0~40℃;接收器:0~40℃
